L’acheminement des câbles de commande à bord des navires est un aspect crucial de la construction et de la maintenance des navires. En tant que fournisseur de câbles de commande à bord d'un navire, j'ai été témoin de l'importance d'un acheminement approprié des câbles pour garantir la sécurité, la fiabilité et l'efficacité des systèmes électriques d'un navire. Dans ce blog, je partagerai quelques considérations clés et bonnes pratiques pour le routage des câbles de commande à bord des navires.
Comprendre les bases des câbles de commande à bord des navires

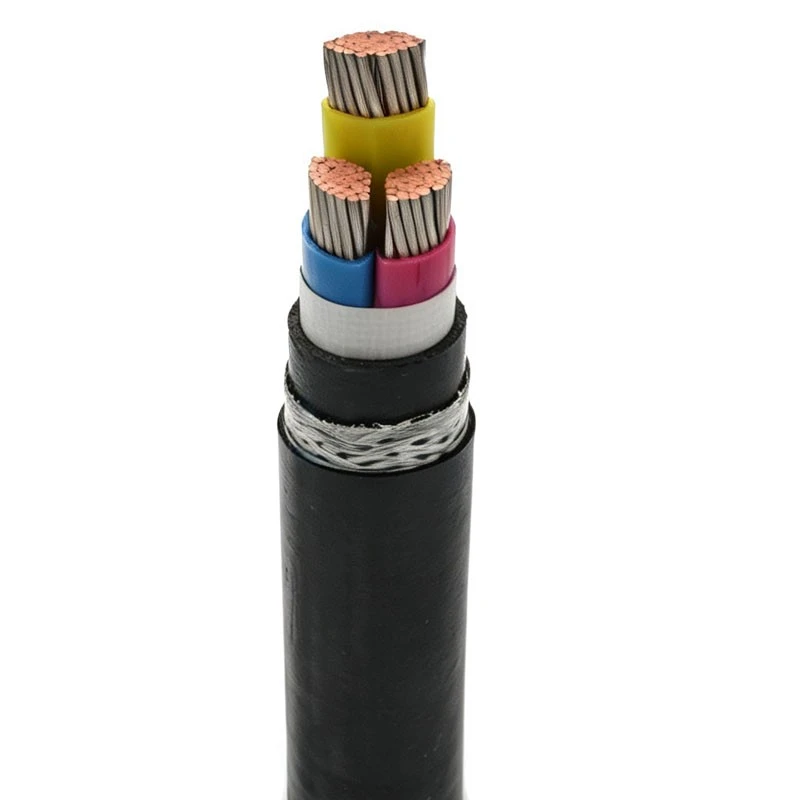

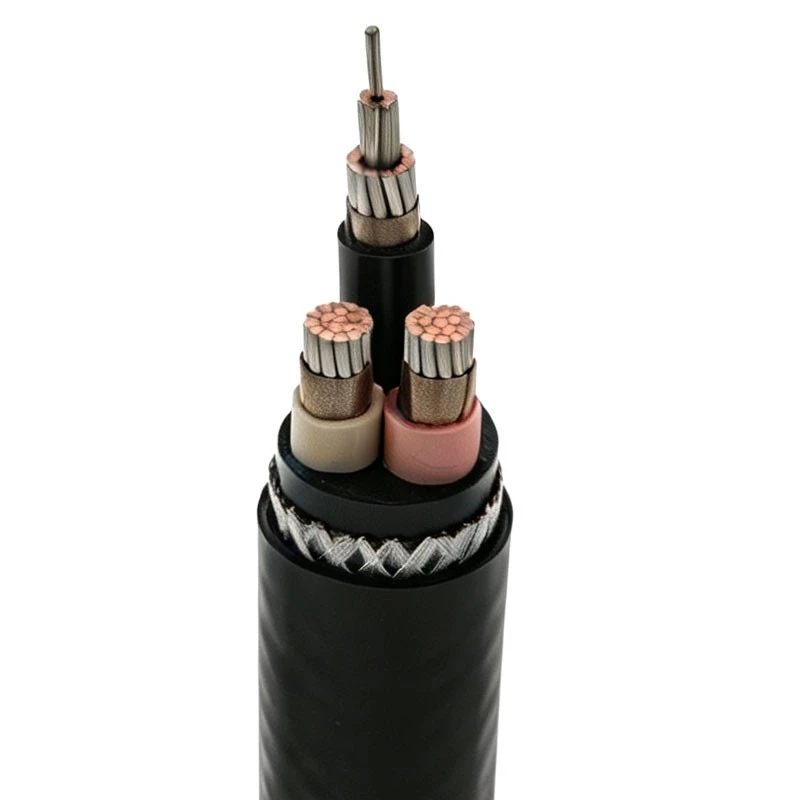

Avant de se plonger dans le processus de routage, il est essentiel de comprendre les types de câbles de commande à bord disponibles. Nous proposons une large gamme de câbles conçus pour répondre aux exigences spécifiques des environnements marins, tels queCâble marin offshore,Câbles approuvés pour la marine,Câble de bateau marin,Câble marin à 3 conducteurs, etCâble marin étamé à 3 conducteurs. Ces câbles sont conçus pour résister à des conditions difficiles, notamment la corrosion par l'eau salée, une humidité élevée et des températures extrêmes.
Planification du tracé du câble
La première étape du routage des câbles de commande à bord d’un navire consiste à élaborer un plan détaillé. Ce plan doit tenir compte des facteurs suivants :
- Fonctionnalité: Déterminez le but de chaque câble et sa destination. Considérez l’équipement auquel il se connectera et les signaux qu’il transmettra.
- Sécurité: Assurez-vous que le cheminement des câbles évite les zones sujettes aux dommages mécaniques, telles que les arêtes vives, les pièces mobiles ou les zones à fort trafic. Gardez également les câbles éloignés des sources de chaleur, des matériaux inflammables et des zones présentant un risque élevé de pénétration d'eau.
- Accessibilité: Planifiez l'itinéraire pour permettre un accès facile pour l'installation, la maintenance et les modifications futures. Évitez de faire passer les câbles dans des espaces confinés ou des zones difficiles à atteindre.
- Séparation: Séparez les câbles d'alimentation des câbles de commande pour minimiser les interférences électromagnétiques (EMI). Utilisez des chemins de câbles, des conduits ou des cloisons pour maintenir une distance de sécurité entre les différents types de câbles.
- Longueur: Minimisez la longueur du chemin de câble pour réduire la perte de signal et la chute de tension. Cependant, tenez également compte du besoin de jeu pour permettre le mouvement et l'expansion de la structure du navire.
Méthodes d'installation des câbles
Il existe plusieurs méthodes pour installer les câbles de commande à bord des navires, chacune présentant ses propres avantages et inconvénients. Les méthodes les plus courantes incluent :
- Chemins de câbles: Les chemins de câbles sont un choix populaire pour acheminer plusieurs câbles de manière organisée. Ils fournissent une plate-forme stable pour les câbles et permettent une installation et une maintenance faciles. Les chemins de câbles peuvent être installés horizontalement ou verticalement, selon l'aménagement du navire.
- Conduits: Les conduits sont utilisés pour protéger les câbles des dommages mécaniques, de l'humidité et des interférences électromagnétiques. Ils sont généralement fabriqués en métal ou en plastique et peuvent être installés dans diverses configurations. Les conduits constituent une bonne option pour acheminer les câbles dans des zones où ils sont exposés à des conditions difficiles ou où il existe un risque d'incendie.
- Conduits: Les conduits sont similaires aux conduits mais sont généralement de plus grande taille et peuvent accueillir plusieurs câbles. Ils sont souvent utilisés pour acheminer les câbles dans les grands navires ou dans les zones où le trafic de câbles est important. Les conduits peuvent être en métal, en plastique ou en fibre de verre et peuvent être installés sous terre ou en surface.
- Enterrement direct: L'enfouissement direct est une méthode d'installation de câbles directement dans le sol sans utilisation de conduit ou de chemin de câbles. Cette méthode est généralement utilisée pour les applications extérieures ou dans les zones où le risque de dommages mécaniques est faible. Cependant, les câbles enfouis directement doivent être spécialement conçus à cet effet et doivent être installés à une profondeur suffisante pour éviter tout dommage.
Sécuriser les câbles
Une fois les câbles acheminés, ils doivent être sécurisés pour éviter tout mouvement et tout dommage. Les techniques suivantes peuvent être utilisées pour sécuriser les câbles de commande à bord :
- Serre-câbles: Les serre-câbles servent à maintenir les câbles en place et à éviter qu'ils ne frottent les uns contre les autres ou contre des arêtes vives. Ils sont généralement en métal ou en plastique et peuvent être installés à l'aide de vis, de boulons ou d'adhésifs.
- Liens et bretelles: Les attaches et les sangles sont utilisées pour regrouper les câbles et les maintenir organisés. Ils sont généralement fabriqués en nylon ou en polyester et peuvent être facilement ajustés ou retirés selon les besoins.
- Supports de câbles: Les supports de câbles sont utilisés pour fournir un support supplémentaire aux câbles et les empêcher de s'affaisser ou de s'affaisser. Ils peuvent être installés à intervalles réguliers le long du parcours du câble et peuvent être en métal, en plastique ou en bois.
- Oeillets: Les œillets sont utilisés pour protéger les câbles contre les frottements et les dommages lorsqu'ils passent à travers des trous ou des ouvertures dans des cloisons, des ponts ou d'autres structures. Ils sont généralement fabriqués en caoutchouc ou en plastique et peuvent être installés à l'aide d'une simple méthode d'insertion par pression ou par encliquetage.
Tests et mise en service
Une fois les câbles installés et sécurisés, ils doivent être testés et mis en service pour garantir leur bon fonctionnement. Les tests suivants doivent être effectués :
- Tests de continuité: Le test de continuité permet de vérifier qu'il existe un chemin électrique complet entre les deux extrémités du câble. Ce test peut être effectué à l'aide d'un testeur de continuité ou d'un multimètre.
- Test de résistance d'isolation: Les tests de résistance d'isolation sont utilisés pour mesurer la résistance de l'isolation du câble au flux de courant électrique. Ce test peut être effectué à l'aide d'un testeur de résistance d'isolement.
- Tests de fonctionnalité: Les tests de fonctionnalité permettent de vérifier que le câble transmet correctement les signaux et que l'équipement auquel il est connecté fonctionne correctement. Ce test peut être effectué à l'aide d'un générateur de signaux et d'un oscilloscope ou d'un analyseur de réseau.
Entretien et inspection
Une fois les câbles installés et mis en service, ils doivent être régulièrement entretenus et inspectés pour garantir leur sécurité et leur fiabilité continues. Les tâches de maintenance et d'inspection suivantes doivent être effectuées :
- Inspection visuelle: L'inspection visuelle permet de vérifier les signes de dommages, d'usure ou de corrosion sur les câbles et leurs composants associés. Cette inspection doit être effectuée régulièrement, en particulier après tout événement majeur ou activité de maintenance.
- Serrage et ajustement: Le serrage et l'ajustement des serre-câbles, des attaches et des supports peuvent être nécessaires au fil du temps pour garantir que les câbles restent correctement fixés. Cette tâche doit être effectuée régulièrement pour éviter les mouvements et les dommages.
- Nettoyage et lubrification: Le nettoyage et la lubrification des câbles et de leurs composants associés peuvent être nécessaires pour éviter l'accumulation de saleté, de débris et d'humidité. Cette tâche doit être effectuée régulièrement, notamment dans les zones où le risque de contamination est élevé.
- Remplacement des composants endommagés: Tous les composants endommagés ou usés, tels que les serre-câbles, les attaches, les supports ou les connecteurs, doivent être remplacés immédiatement pour éviter d'endommager davantage les câbles et le système électrique.
Conclusion
L'acheminement des câbles de commande à bord des navires est une tâche complexe et critique qui nécessite une planification, une installation et une maintenance minutieuses. En suivant les meilleures pratiques décrites dans ce blog, vous pouvez vous assurer que les systèmes électriques de votre navire sont sûrs, fiables et efficaces. En tant que fournisseur de câbles de commande à bord des navires, nous nous engageons à fournir des câbles de haute qualité et des conseils d'experts pour vous aider à répondre à vos besoins spécifiques. Si vous avez des questions ou avez besoin d'aide pour votre projet de routage de câbles, n'hésitez pas à nous contacter pour une discussion sur l'approvisionnement.
Références
- Manuel d'électricité et d'électronique marine, troisième édition, par Stan Horvath
- Systèmes électriques à bord des navires : conception, installation et maintenance, par John D. Patton
- Installations électriques à bord des navires - Partie 1 : Exigences générales, par la Commission électrotechnique internationale (CEI)
